PLANTA ELÉTRICA
Gerador de plantas elétricas
Transforme uma planta existente numa planta elétrica clara. Planeie tomadas, interruptores, iluminação e localização do quadro, depois acrescente os detalhes do projeto: carregadores de veículos elétricos, caixas de pavimento ou sistemas de correntes fracas. Produza mais rapidamente uma disposição residencial ou comercial para rever, partilhar e coordenar antes da engenharia ou instalação.
FUNCIONALIDADES
Funcionalidades para plantas elétricas mais claras
Carregue uma planta, adicione requisitos e reveja os principais sistemas antes da coordenação detalhada.
DEFINIR OS DADOS ELÉTRICOS
Defina o tipo de edifício, a área, a corrente do quadro e os requisitos
Carregue uma planta e escolha Residencial, Comercial, Industrial, Institucional ou Uso misto. Introduza a área total em sq ft ou m² e a corrente nominal do quadro para dar ao gerador uma descrição mais clara do projeto.
- Cinco tipos de edifícios
- Área total em sq ft ou m²
- Corrente nominal do quadro
- Requisitos adicionais
- Opção de correntes fracas
PLANEAR TOMADAS E ILUMINAÇÃO
Organize tomadas, interruptores e iluminação na planta

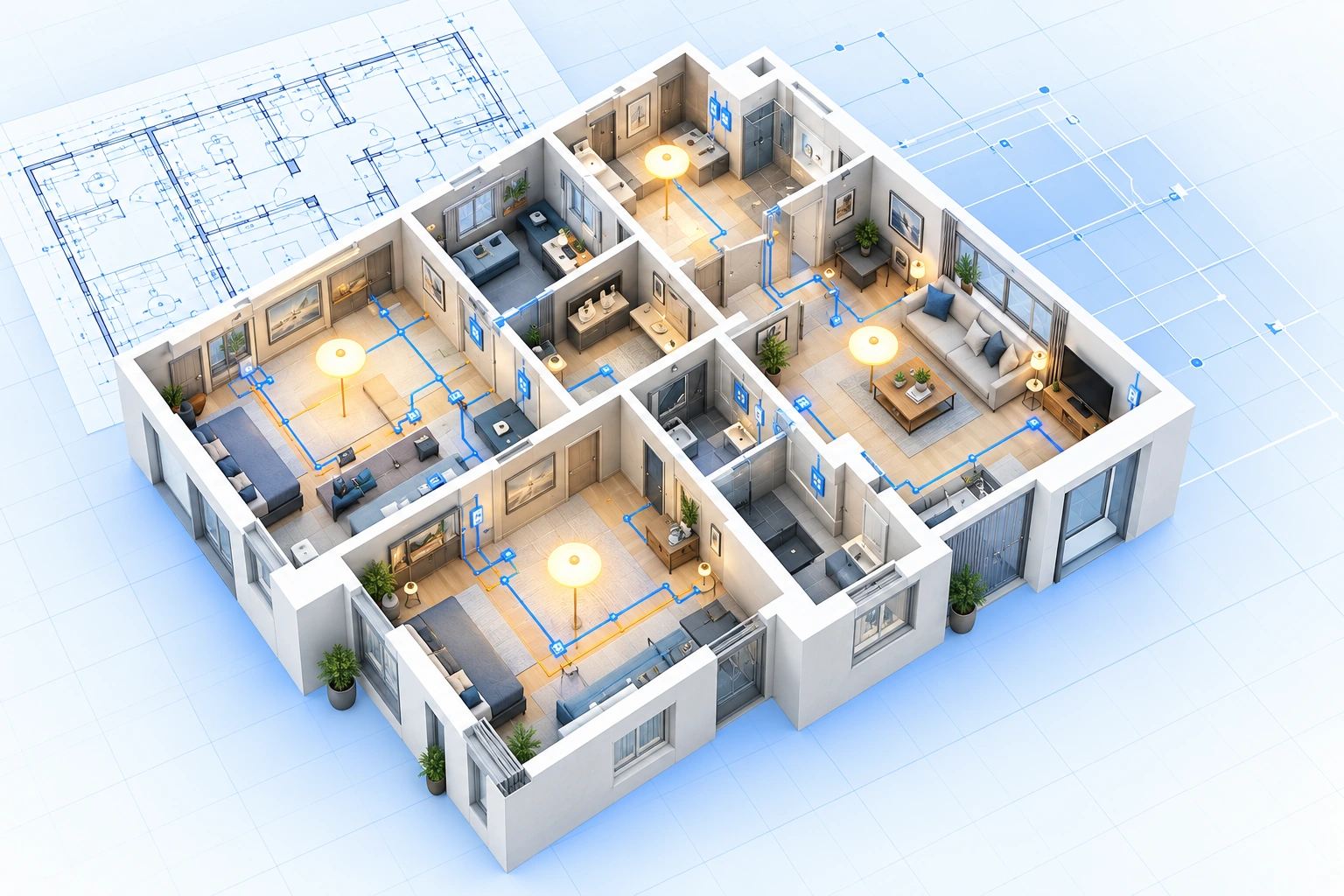

Veja tomadas, interruptores e pontos de luz nas divisões, junto às portas e nas zonas de trabalho. O rascunho aproxima os pontos elétricos dos aparelhos, luminárias e atividades diárias para criar uma planta coordenada de tomadas e iluminação.
- Tomadas e interruptores
- Pontos de luz
- Localização do quadro
- Anotações claras
ADICIONAR REQUISITOS DO PROJETO
Inclua os detalhes elétricos específicos do projeto

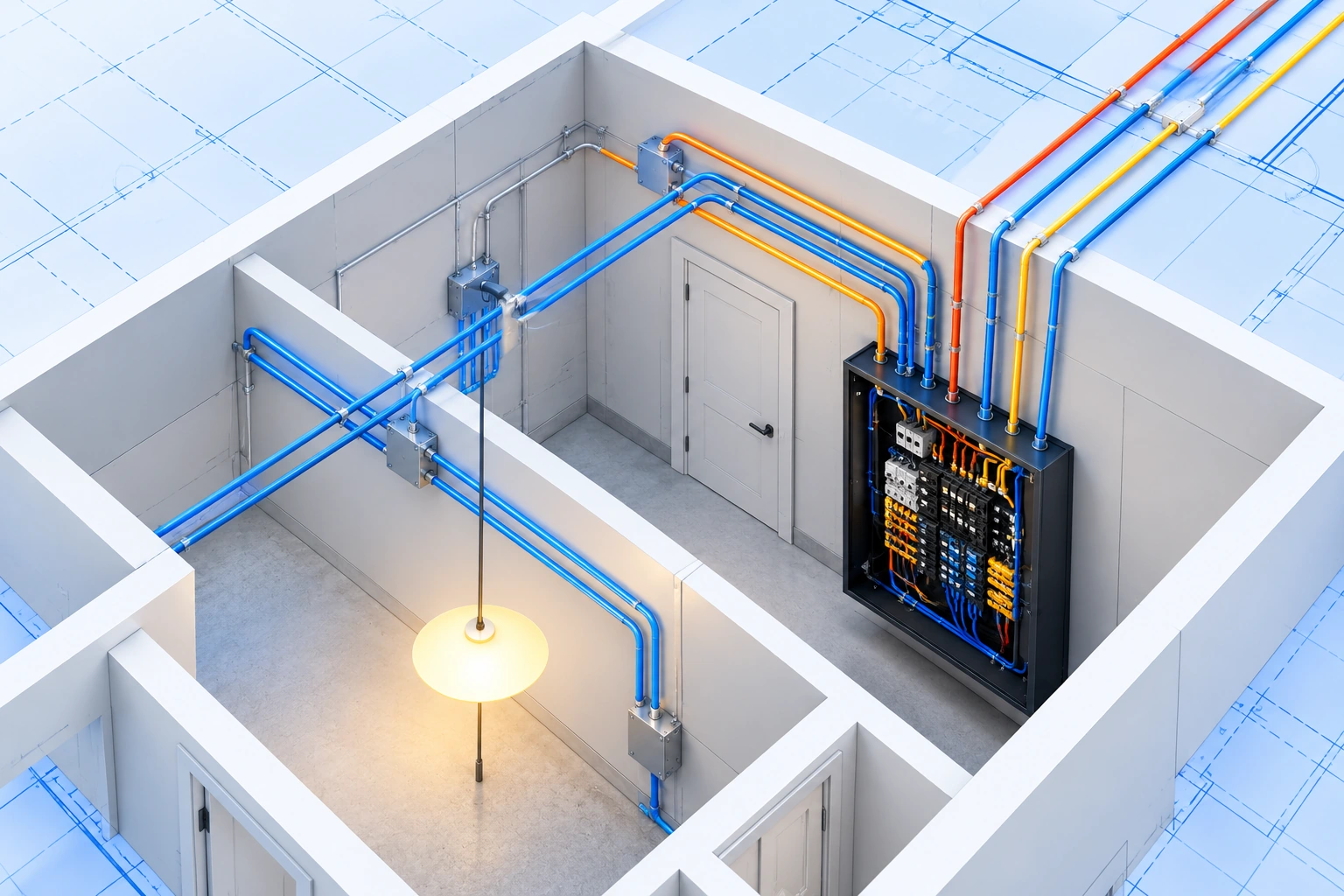

Comece com os requisitos básicos ou ative Requisitos adicionais para introduzir os seus. Refira carregadores, caixas de pavimento, alimentação trifásica, pontos de dados ou dispositivos de segurança. As opções elétricas separadas permitem incluir correntes fracas ou uma tabela de circuitos.
- Carregadores de veículos elétricos
- Caixas de pavimento
- Alimentação trifásica
- Sistemas de correntes fracas
REVER OU CONTINUAR A EDITAR
Reveja o rascunho antes de partilhar ou continuar o projeto
Use a planta elétrica gerada como rascunho de trabalho para planeamento e coordenação. Reveja-a com um projetista ou empreiteiro e peça a um eletricista ou engenheiro qualificado que verifique cargas, normas e detalhes de instalação.

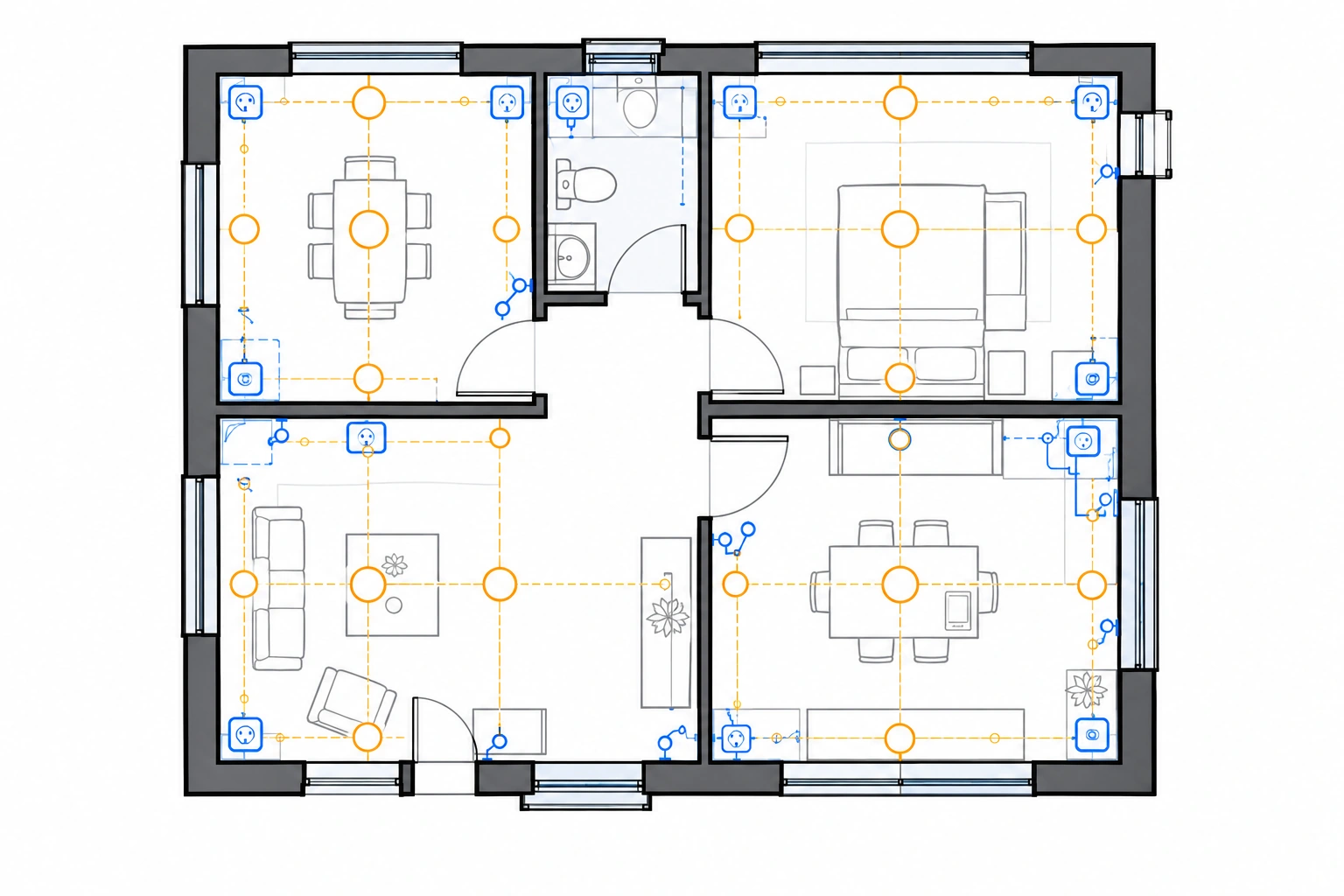

- Pré-visualização da planta
- Tabela de circuitos opcional
- Histórico de gerações
- Continuar a editar
COMO FUNCIONA
Como criar uma planta elétrica
Três passos de uma planta existente a uma disposição elétrica que pode rever.
01
Carregar uma planta
Adicione uma planta existente do edifício em JPG, JPEG, PNG ou WEBP.
02
Definir os requisitos elétricos
Escolha o tipo de edifício, a área total em sq ft ou m² e a corrente do quadro. Mantenha os requisitos básicos ou ative Requisitos adicionais para introduzir os seus.
03
Gerar e aperfeiçoar
Reveja tomadas, interruptores, iluminação e quadro antes de exportar.
EXEMPLOS
Exemplos de plantas elétricas
Disposições elétricas comuns para diferentes necessidades de planeamento.
Residencial
Planeie tomadas, interruptores, iluminação e quadro para uma casa.

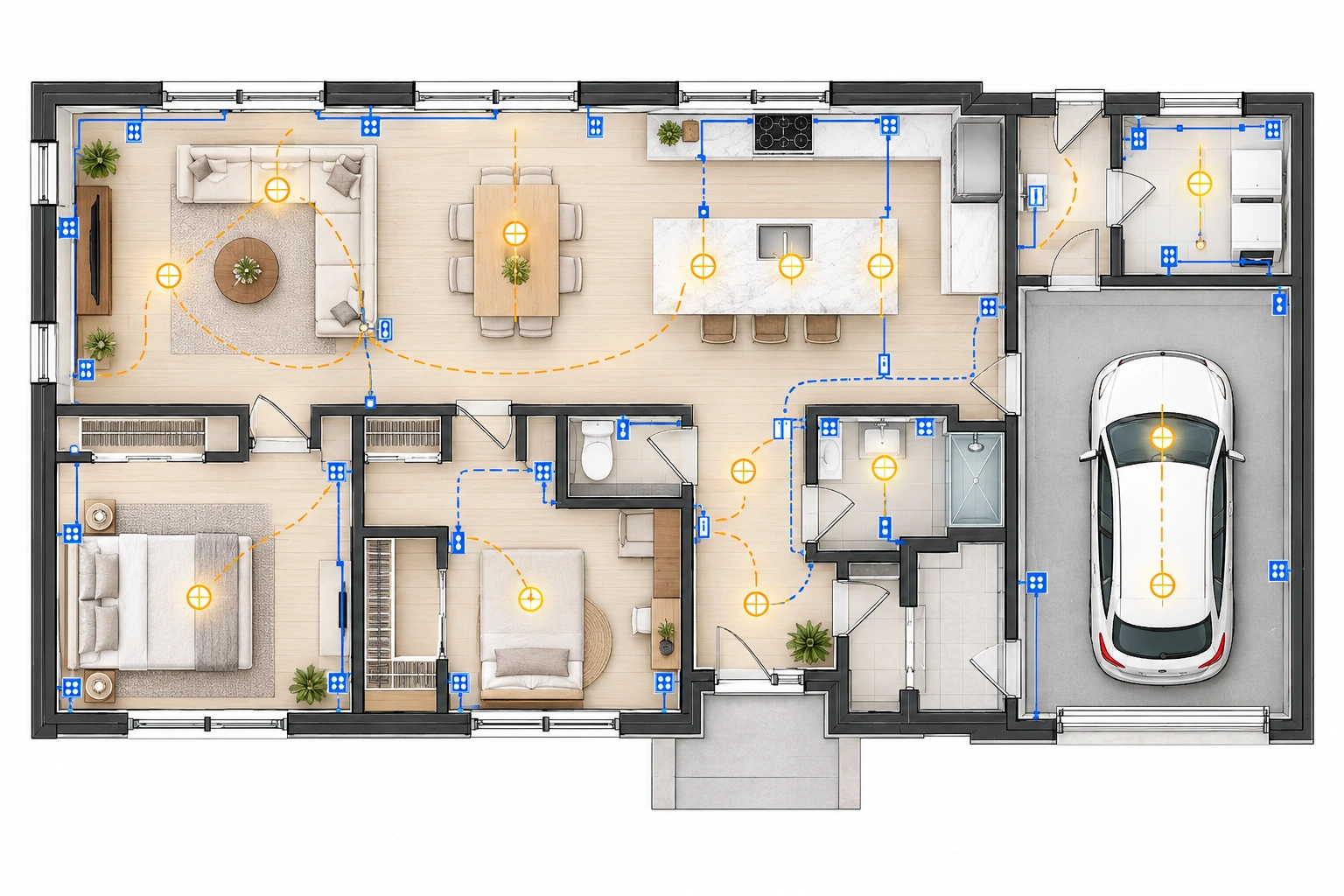

Renovação
Coordene novos requisitos elétricos com uma planta existente.
Comercial
Mapeie os pontos elétricos e as correntes fracas de um espaço arrendado.
Preparado para carregamento
Inclua carregador, caixas de pavimento e requisitos associados.
Disposição da iluminação
Reveja luminárias e interruptores divisão a divisão.
Tabela de circuitos
Prepare uma descrição mais clara do quadro e dos circuitos.
CASOS DE UTILIZAÇÃO
Quando é útil um gerador de plantas elétricas
Coordene requisitos com uma primeira disposição antes da engenharia detalhada ou da instalação.
Planeamento de habitações
Planeie tomadas, interruptores e iluminação numa planta residencial.

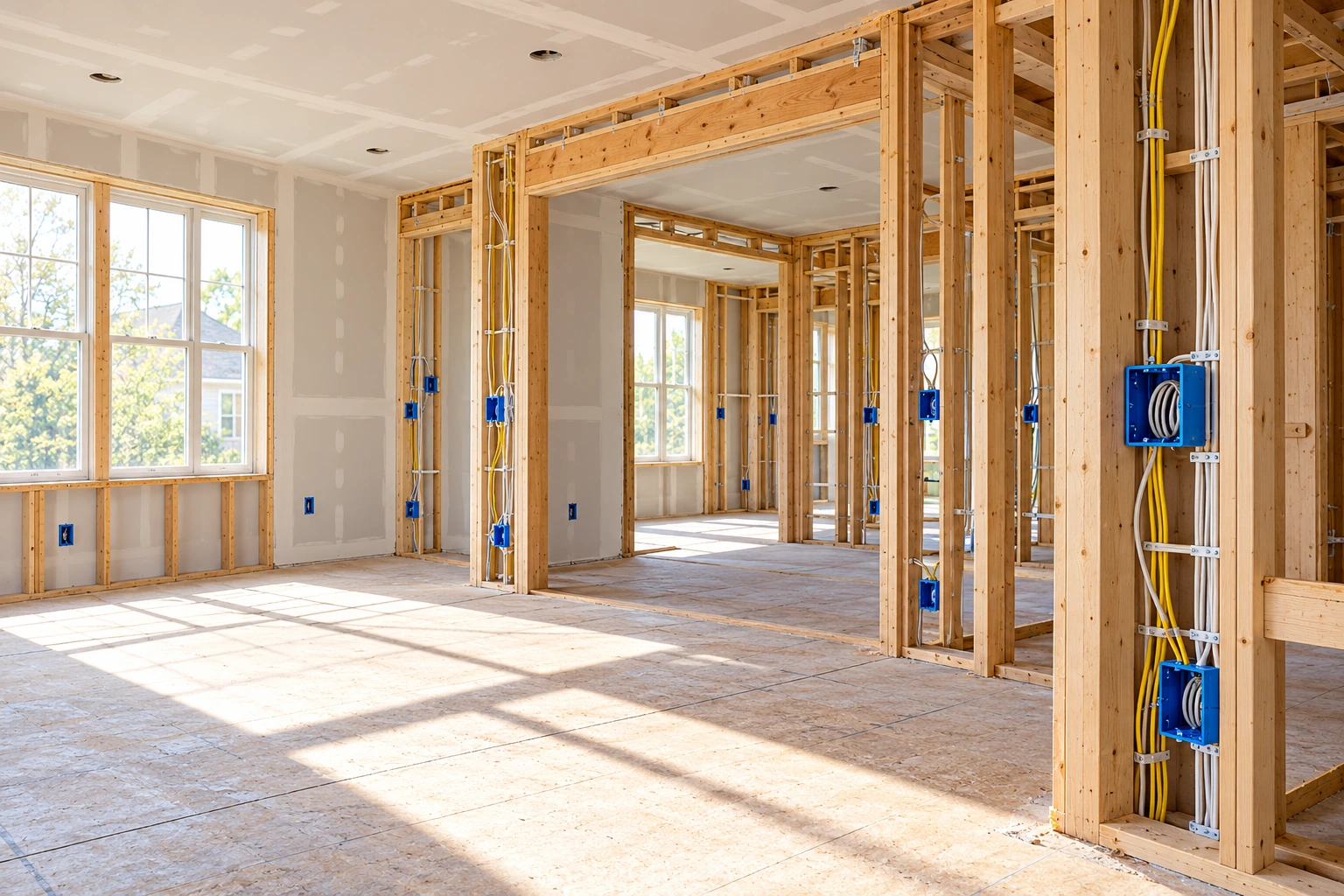

Remodelação
Verifique como as novas necessidades elétricas se ajustam à planta existente antes de discutir a obra.
Espaços comerciais
Coordene tomadas, iluminação, quadros e correntes fracas para um espaço arrendado.

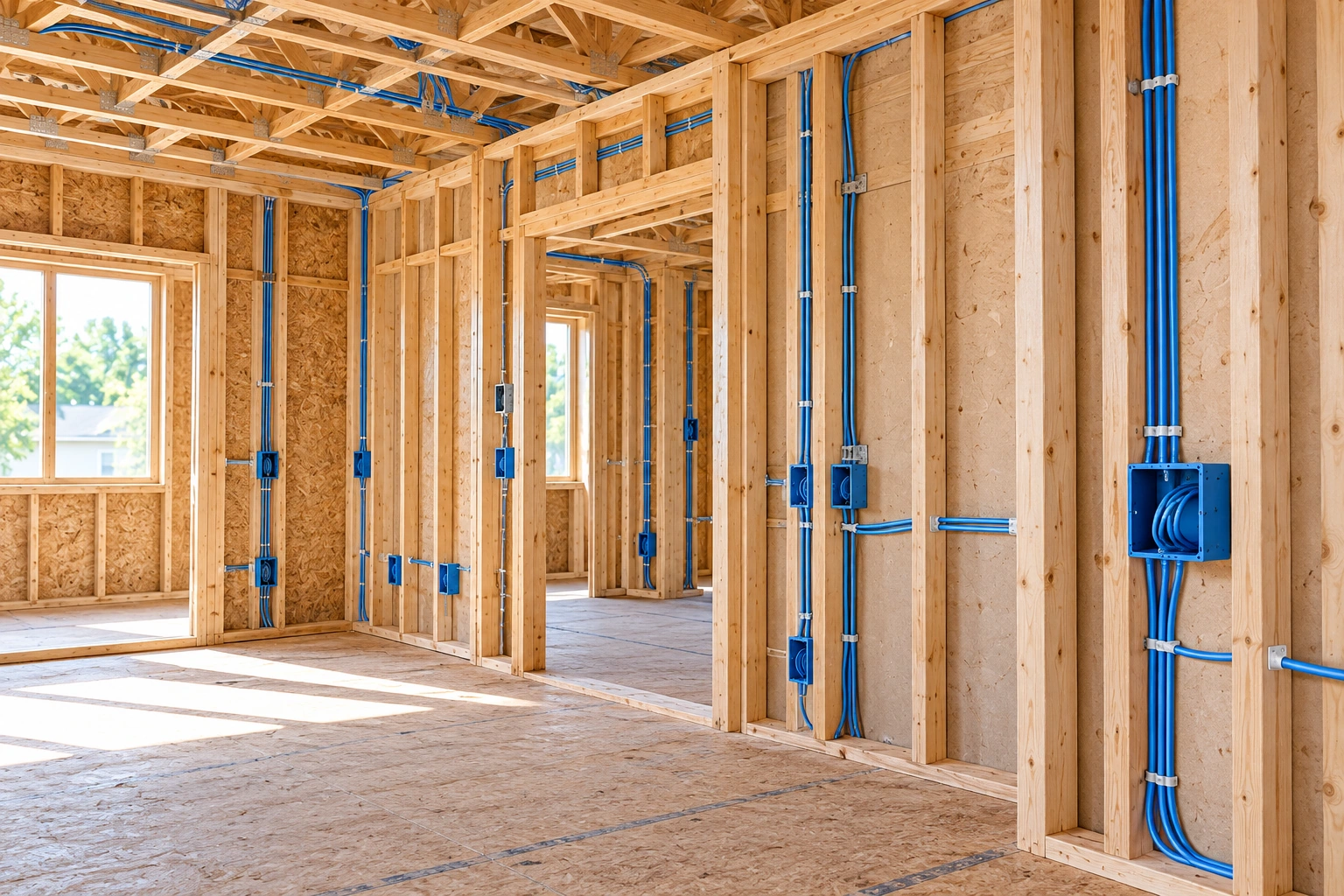

Coordenação do projeto
Dê a proprietários, projetistas e empreiteiros uma referência elétrica mais clara.
PORQUÊ ESTE PROCESSO
O que um gerador de plantas elétricas deve fazer bem
Transforme uma planta de edifício numa disposição elétrica clara para planeamento e coordenação.
sistemas elétricos
Planeie tomadas, interruptores, iluminação e quadros a partir de uma planta.
dados principais
Carregue a planta, escolha o edifício, defina área e corrente do quadro e adicione requisitos opcionais.
controlos opcionais
Inclua correntes fracas e uma tabela de circuitos quando necessário.
resultado focado
Crie um rascunho de planta elétrica para rever e aperfeiçoar.
O resultado destina-se a planeamento e comunicação. Verifique sempre dimensões, escala, detalhes técnicos e normas locais antes de construir ou instalar.
PERGUNTAS FREQUENTES
Dúvidas sobre plantas elétricas
Uma planta elétrica mostra as localizações previstas de tomadas, interruptores, iluminação, quadros e anotações relacionadas numa planta de edifício.
Sim. Carregue uma planta e escolha Residencial, Comercial, Industrial, Institucional ou Uso misto. Introduza a área em sq ft ou m² e a corrente do quadro e use requisitos elétricos básicos ou personalizados.
Ajuda a criar um primeiro rascunho claro da disposição elétrica a partir de uma planta e dos requisitos do projeto.
A secção está recolhida por predefinição. Ative o interruptor para mostrar o campo e indique circuitos de aparelhos, carregadores, caixas de pavimento, pontos de dados, segurança, alimentação trifásica ou outras necessidades. Ao recolher, o texto mantém-se e participa na geração até ser apagado.
Sim. Ative Gerar tabela de circuitos quando o projeto deva incluir uma tabela para revisão posterior.
Não. A planta gerada serve para planeamento e comunicação. Um profissional qualificado deve verificar cargas, conformidade normativa, circuitos e detalhes de instalação.
Pronto para experimentar a sua planta elétrica?
Carregue uma planta, introduza os requisitos elétricos e gere um primeiro rascunho claro para revisão e coordenação.
